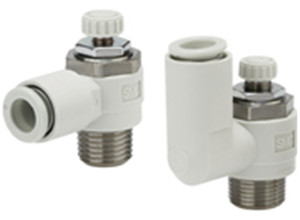

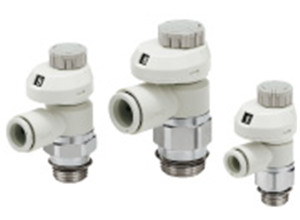

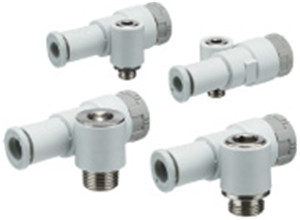

Uni-弯头型／万向型 按压锁定式 AS
・按压锁定的形式提高了针阀的操作性。
・手轮加大。
・管子插拔性更好。
插入力最多减小30％（8N）
脱离力最多减小20％（5N）※
※管子拉拔强度与现行品相当。
・无电解镀镍规格已标准化。
・可360°自由配管（万向型）。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 Uni螺纹规格 | AS22□1F～42□1F | Uni 1/8～1/2 | φ3.2～φ16 | φ1/8''～φ1/2'' |
| 万向型 Uni螺纹规格 | AS23□1F～43□1F | Uni 1/8～1/2 | φ3.2～φ12 | φ1/8''～φ1/2'' |

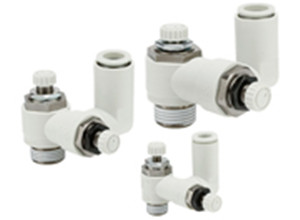

Uni-带标度的速度控制阀 AS-FS
・对流量进行数值化管理可削减作业工时、减少设定失误。
标度窗实现了数值化管理。
・加大的按压锁定式手轮。
・流量的再现性提高。
・管子的插拔性提高。
・无电解镀镍规格已标准化。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 Uni螺纹规格 | AS22□1FS〜42□1FS | Uni 1/8～1/2 | φ3.2～φ16 | φ1/8''～1/2'' |

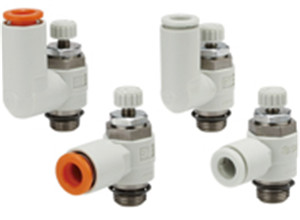

Uni-带快换管接头的速度控制阀 AS
・采用垫密封方式、新型的管用螺纹结构使螺纹拧入的作业时间缩短为1/3。
・适合Rc, G, NPT, NPTF。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| Uni-快换管接头 | AS□□□1F-U□ | 1/8～1/2 | φ3.2～φ12 | φ1/8''～φ1/2'' |

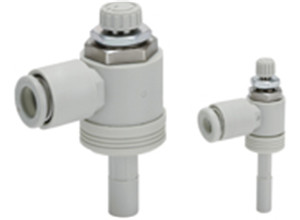

插入型 AS
・可直接安装快换管接头！
・安装无需工具，减少工时。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 |
|---|---|---|---|
| 弯头 | AS10□0P～ AS30□0P | φ4～φ10 | φ4～φ10 |

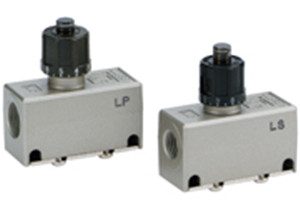

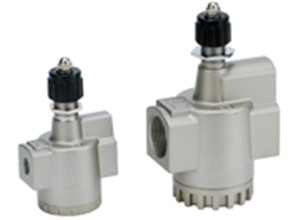

大容量直通型 AS
| 形式 | 系列 | 气缸侧 连接口径 |
|---|---|---|
| 大容量直通型 | AS420～900 | 1/4～1/2 |

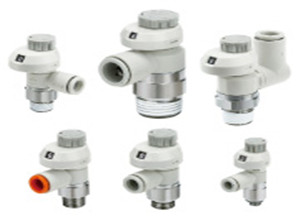

带标度的速度控制阀 AS-FS
・流量的数值管理有利于减少作业工时、减少误设定。 可通过标度窗进行数值管理。 ・采用加大的按压锁定式手轮。 ・流量的再现性提高。 ・管子的插拔性提高。 ・将无电解镀镍规格标准化。 |
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 | AS12□1FS〜42□1FS | M5×0.8 10-32UNF R,NPT,G 1/8～1/2 | φ2～φ16 | φ1/8''～1/2'' |
| 万向型 | AS13□1FS〜43□1FS | M5×0.8 10-32UNF R,NPT,G 1/8～1/2 | φ3.2～φ12 | φ1/8''～1/2'' |

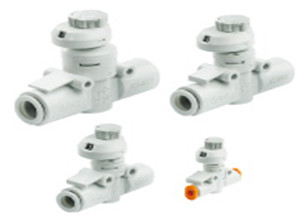

带标度的速度控制阀/直线型 AS-FS
・流量的数值管理有利于减少作业工时、减少误设定。
可通过标度窗进行数值管理。
标度可选择4种朝向，便于确认。
・采用加大的按压锁定式手轮。
・流量的再现性提高。
・将无电解镀镍规格标准化。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 直线型 | AS1002FS～AS4002FS | - | φ3.2～φ12 | φ1/8''～φ1/2'' |
带快换管接头的速度控制阀 JAS
・高度12.7mm、减小了9.7mm(减小43.3％)
可在狭小空间内进行流量调节
使用六角扳手安装，简单方便
・最低使用压力 0.05MPa
・简单的按压锁定式
・流量再现性与操作性提高
| 形式 | 系列 | 气缸侧连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 | JAS | M3×0.5 M5×0.8 10-32UNF | φ3.2，φ4，φ6 | φ1/8''，φ5/32''，φ1/4'' |

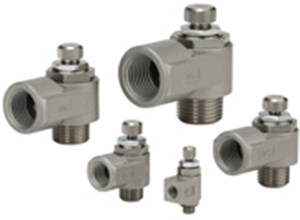

金属弯头型 AS
| 形式 | 系列 | 气缸侧 连接口径 |
|---|---|---|
| 金属弯头型 | AS12□0～AS42□0 | M3～1/2 |
双向速度控制阀 ASD
・1个速度控制阀可控制双向的流量（进气节流・排气节流）。
・防止气缸急速伸出。
・单作用气缸的速度控制。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 双向速度 控制阀 | ASD | M5～1/2 | φ4～φ12 | φ1/8''～φ3/8'' |

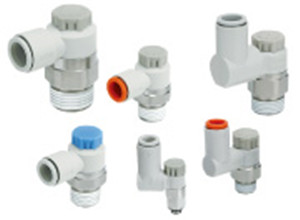

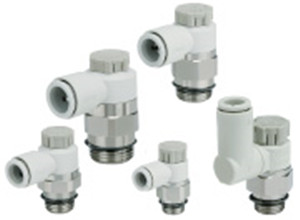

弯头型／万向型 AS
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 | AS12□1F～42□1F | M3～1/2 | φ2～φ12 | φ1/8''～φ1/2'' |
| 万向型 | AS13□1F～43□1F | M3～1/2 | φ2～φ12 | φ1/8''～φ1/2'' |
| 固定节流型 | AS1201F～22□1F-X250 | M3～1/4 | φ4，φ6 | - |
弯头型／万向型 按压锁定式 AS
・采用按压锁定式，针缩的操作性提高。 ・手轮加大。 ・管子拆装性提高。 插入力最多减小30％（8N）。 脱离力最多减小20％（5N）。※ ※管子的抗拉拔强度与现行品相同。 ・无电解镀镍规格已标准化。。 ・可360°/自由配管（万向型）。 |
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 弯头型 | AS12□1F～42□1F | M5×0.8 10-32UNF R, NPT, G 1/8～1/2 | φ2～φ16 | φ1/8''～φ1/2'' |
| 万向型 | AS13□1F～43□1F | M5×0.8 10-32UNF R, NPT, G 1/8～1/2 | φ3.2～φ12 | φ1/8''～φ1/2'' |

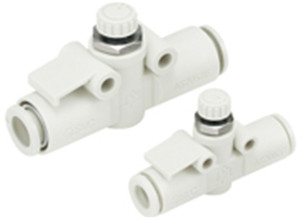

直通型 AS
4种安装方式：直接安装・L型插入式安装・DIN导轨安装・支架安装。
・带标度盘。
・重量轻：比原来减轻了30％（AS2002F-04）。
| 形式 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 直通型 | AS1002F～AS4002F | - | φ2～φ12 | φ1/8''～φ1/2'' |

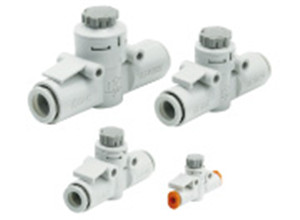

直通型 AS ・削减作业工时。 采用简单的按压锁定式。手轮外径：约扩大1倍。 ・流量的再现性提高。 ・轻量化：质量约减小27％。 ・无电解镀镍规格已标准化。 |
| 型号 | 系列 | 气缸侧 连接口径 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|---|
| 直线型 | AS2002F～AS4002F | - | φ3.2～φ12 | φ1/8''～φ1/2'' |
直通型（按压锁定式） AS
・针阀一按即可锁定。
| 形式 | 系列 | 气缸侧 连接口径 |
|---|---|---|
| 直通型（按压锁定式） | AS3500 | 1/4，3/8 |

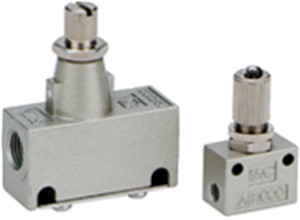

直线型 AS
| 形式 | 系列 | 气缸侧 连接口径 |
|---|---|---|
| 直通型 | AS1000～5000 | M3～1/2 |

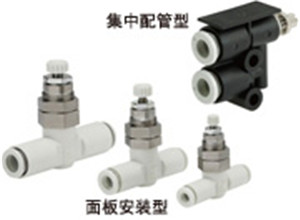

直线型/面板安装型 AS
・面板安装板厚：最大35mm。
| 形式 | 系列 | 适合管子外径 公制尺寸 | 适合管子外径 英制尺寸 |
|---|---|---|---|
| 面板安装型 | AS□□□1F-3 | φ3.2～φ12 | φ1/8''～φ1/2'' |
| 集中配管型 | AS-DPP00092/00093 | φ4，φ6 | - |
