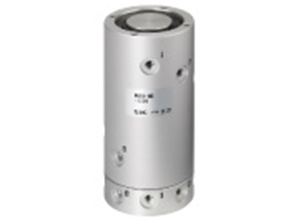

弹性体密封的回转接头 MQR-X229
・弹性体密封。 ・对应十字滑块联轴器。 ・使用压力范围：－100kPa～0.7MPa。 ・允许转速：200min-1（rpm）※1。 ・初始回转力矩：0.50N・m※2以下。 ・寿命：1000万次回转※3。 ・回路数：8回路。 ※1 参考值。 ※2 不加压时。 ※3 在本公司的寿命实验条件下。 |
| 系列 | 回路数 | 连接口径 | 使用压力 |
|---|---|---|---|
| MQR-X229 | 8 | M5×0.8 | －100kPa～0.7MPa |
插入式管接头 KF
・可在真空1.3×10－2kPa下使用。 ・不取下螺母即可配管。 ・使用流体温度：－5～150℃（黄铜套筒） －5～60℃（树脂套筒） ・可使用蒸汽。 ・无润滑脂规格。 |
| 系列 | 适合管子外径 | 连接螺纹 |
|---|---|---|
| KF | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |

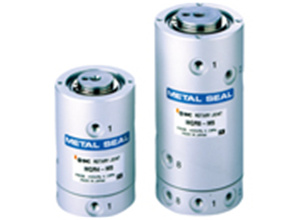

低回转力矩回转接头 MQR
・金属密封方式。 ・回转机构・用于向机器人手臂等回转、摆动部位供气。 ・低回转力矩：0.003～0.50N・m以下。 ・使用温度：-10～80℃。 ・允许回转数:200～3000min-1（rpm）。 |
| 系列 | 回路数 | 连接口径 | 使用压力 |
|---|---|---|---|
| MQR | 1，2，4，8，12，16 | M5×0.8 | -100kPa～1MPa |

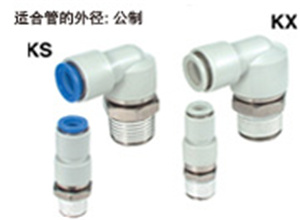

回转式快换管接头 KS/KX
・可在摆动或回转部使用。
・回转力矩小。
・禁铜规格（无电解镀镍）。
| 系列 | 尺寸 | 适合管子外径 | 连接螺纹 |
|---|---|---|---|
| KS | 公制 | φ4，φ6，φ8，φ10，φ12 | M5×0.8，M6×1.0 1/8，1/4，3/8，1/2 |
| KX（高速型） | 公制 | φ4，φ6，φ8，φ10，φ12 | M5×0.8，M6×1.0 1/8，1/4，3/8，1/2 |

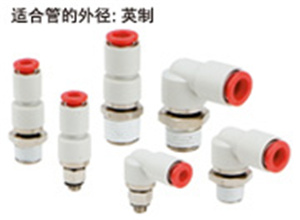

回转式快换管接头 KS
・可在摆动或回转部使用。
・回转力矩小。
・禁铜规格（无电解镀镍）。
| 系列 | 尺寸 | 适合管子外径 | 连接螺纹 |
|---|---|---|---|
| KS | 英制 | φ5/32，φ1/4，φ5/16，φ3/8 | 10-32UNF，1/8，1/4，3/8 |

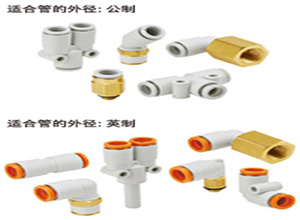

集装式快换管接头 KM
・可实现紧凑的集中配管。
| 系列 | 尺寸 | 适合管子外径 | 连接螺纹 |
|---|---|---|---|
| KM | 公制 | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |
| KM | 英制 | φ5/32''，φ1/4''，φ5/16''，φ3/8''，φ1/2'' | 1/4，3/8 |

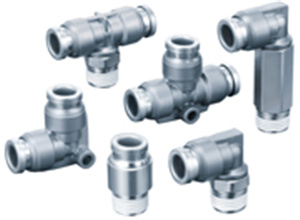

金属快换管接头 KQB2
・体积小、重量轻。
・适用流体温度：−5〜150℃。
・黄铜零部件：无电解镀镍。
・无润滑脂。
| 系列 | 尺寸 | 适合管子外径 | 连接螺纹 |
|---|---|---|---|
| KQB2 | 公制 | φ3.2，φ4，φ6，φ8，φ10， φ12，φ16 | M5 R・Rc・G 1/8，1/4，3/8，1/2 |
| KQB2 | 英制 | φ1/8''，φ5/32''，φ1/4''，φ5/16''， φ3/8''，φ1/2'' | UNF10-32 NPT1/8，1/4，3/8，1/2 |

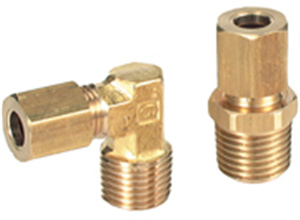

卡套式管接头 H/DL/L/LL
・可使用软质铜管。
・使用无方向性的金属套筒。
| 系列 | 适合管子外径 | 连接螺纹 |
|---|---|---|
| H | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |
| DL | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |
| L | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |
| LL | φ4，φ6，φ8，φ10，φ12 | 1/8，1/4，3/8，1/2 |
快换管接头 KQ2
・真空－100kPa～可使用。
・主体形状：共51种。
・螺纹部材质／表面处理（有或无）：2种。
・可选表面处理：黄铜（无镀层）、黄铜＋无电解镀镍。
・适合管子外径
圆形
公制： ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16
英制：ø1/8'', ø5/32'', ø3/16'', ø1/4'', ø5/16'', ø3/8'', ø1/2''
椭圆形
公制：ø3.2, ø4, ø6
英制： ø1/8'', ø5/32'', ø3/16''
・连接螺纹
金属：M3, M5, M6
R,Rc ：1/8, 1/4, 3/8, 1/2
G：1/8, 1/4, 3/8, 1/2
NPT：10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
Uni：1/8, 1/4, 3/8, 1/2
・密封方式
密封剂/密封垫密封
密封件密封
密封垫密封（Uni螺纹）
原KJ/KQ2已停止生产、现已变更为新KQ2。
无润滑脂规格（-X17, -X29, -X39）、橡胶材质FKM规格（-X34, -X94）仍通
过原产品对应。
| 系列 | 释放套形状 | 尺寸 | 连接螺纹 |
|---|---|---|---|
| KQ2 | 椭圆形 | 公制、英制 | M，R，Rc，G，NPT，Uni |
| KQ2 | 圆形 | 公制、英制 | M，R，Rc，G，NPT，Uni |

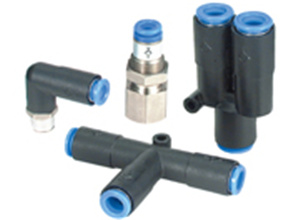

自封式快换管接头 KC
・快速拆装。 ・内置自密封机构。 ・管子被拔出时停止出气。 ・禁铜（无电解镀镍）。 |
| 系列 | 适合管子外径 | 连接螺纹 |
|---|---|---|
| KC | φ4，φ6，φ8，φ10，φ12 | M5×0.8，1/8，1/4，3/8，1/2 |

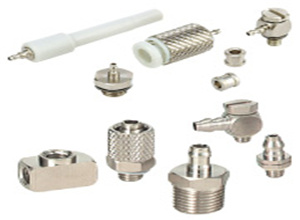

微型管接头 M
・体积小、拆装无需工具。
・配管空间小。
・软管直通接头、软管弯头、倒钩接头。
| 系列 | 适合管子外径 | 连接螺纹 |
|---|---|---|
| M-□□-2 | φ2 | M3，M5 |
| M | φ3.2，φ4，φ6 | M3，M5，1/8 |
