ASCO-7000系列微处理机控制器

ASCO   7000系列微处理机控制器

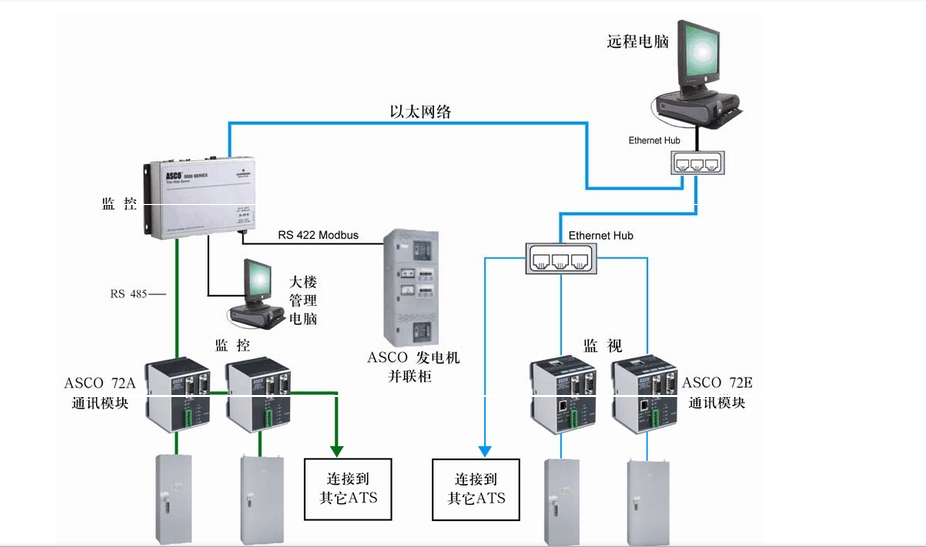

同一控制盘可运用于开路转换、闭合转换及延时 转换开关的控制设定 ◆数位式微处理机 ◆不须依赖仪表、可调电压供应器及参考说明书， 使用者可直接透过薄膜式按键及液晶屏幕更改功能程序及参数设定值 ◆同一控制器可供16种不同电压使用 ◆内建的诊断功能可提供控制盘及自动转换开关状 态信息供分析系统性能 ◆系统状态及延时倒数计时液晶显示功能 电压及频率侦测 ◆正常与紧急侧三相低电压及过电压侦测，低电压跳 脱70~98%可调，过电压跳脱102~115%可调，复归85~100%可调 ◆正常与紧急侧频率侦测，低频跳脱85~98％可调， 高频跳脱102~110%可调，复归90~100%可调 ◆真正电压均立根值侦测，精确度±1%，频率侦测 精确度±0.2% ◆可选择设定侦测正常及紧急侧之单相或三相电压， 50或60Hz ◆相序侦测功能 ◆相间不平衡电压侦测，跳脱5~20%可调，复归3~18% 可调 状态及控制功能 ◆发电机引擎启动输出接点 ◆当发电机启动运转后，正常电源于转换至紧急侧前 复电，可事先设定此状况下ATS转换与否 ◆具有相角侦测器(In-phase Monitor)，转换过程马达启 动器不跳脱，不须重新启动马达，可避免因不同步转换产生异常突波电流造成保护开关无谓跳脱及马达轴心扭曲损坏 ◆可记录显示99笔历史档案，含事件发生时间、日期、 事件型式及原因 ◆输出信号可远程显示正常侧与紧急侧电源可用与否 ◆多种语言显示选择 ◆密码保护，避免非经授权人员擅改设定 ◆选购附件72A或72E，可透过串行通信线路板 72A(RS-442/485 Modbus通信协议）与ASCO PowerQuest及客户通信产品联机，远程监视自动转换开关的设定及状态 ◆选购附件30B，可程控卸载线路，正常侧卸载至紧 急侧或紧急侧卸载至正常侧 ◆99笔历史事故纪录 ◆存储ATS转换原因次数统计资料 ◆系统监视统计数据屏幕可提供下列信息： *自动转换开关转换总次数 *因停电原因转换次数 *自动转换开关运转天数 *正常侧与紧急侧电源已存在时数 延时设定 ◆正常电源瞬间停电延时启动发电机，0-6秒可调(含 外接式24VDC电源时可延时至60秒) ◆延时转换至紧急侧，0至60分钟可调 ◆紧急侧电源瞬间加载产生暂态现象，可以设定延时 (0-6秒可调)加以忽略，以避免不必要回转 ◆两种转回正常侧之延时设定： 停电模式：0-60分钟可调 测试模式：0-60分钟可调 ◆引擎冷却运转延时，0-60分钟可调 ◆于转换前后输出信号供负载作控制，延时设定0-5 分钟可调，此信号可用来驱动客户提供的控制电路，也可驱动选购的附件31Z-两组双投接点，额定电流3A，480VAC ◆可程序设定控制的发电机定期启动测试器，可设定 七种独立行程，有载或无载测试，可以每天、每周、每两周或每月为基础设定测试行程 如须其它选购附件，请向本公司索取详细资料
