标准气缸型号规格选型时有哪些重要尺寸？

标准气缸型号规格选型时有哪些重要尺寸？下面施麦柯为大家简单介绍下吧。

标准气缸是应用最为广泛之一的气缸，常用的有亚德客型SMC气缸，SI气缸，SU气缸；DNC费斯托FESTO气缸，SMC型MBB气缸，国产QGB系列等。

标准气缸的主要特点和优势:

1、气缸缸径分为32~320mm不等，气缸行程可达到2000mm。

2、气缸前后端盖均有缓冲调节功能，使气缸活塞运行两端平稳，无撞击感。

3、多种气缸安装附件可供选择，灵活多变。

如何进行标准气缸选型呢？首选确认缸径和行程

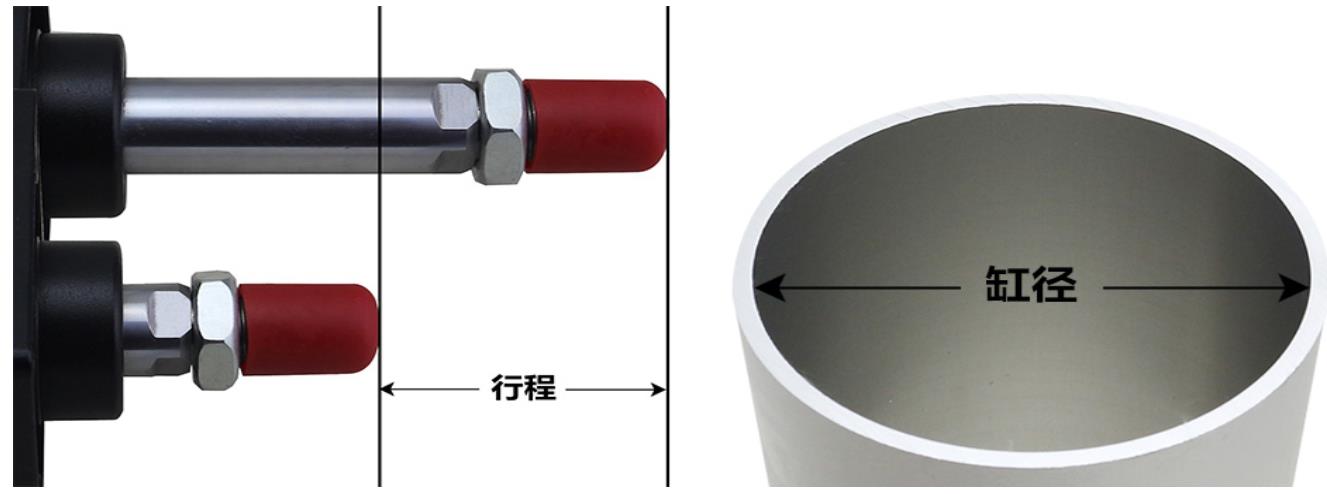

行程就是活塞杆伸出去和缩回来之间的误差距离，有些人会把气缸本身外露算行程，这都是错误的。缸径就是缸筒内壁的直径，一般量外径也是可以估算内径的大小，同等气压下，缸径越大出力越大。

国内常用的标准气缸其功能都是一样的，主要差别是外形安装尺寸以及型号；

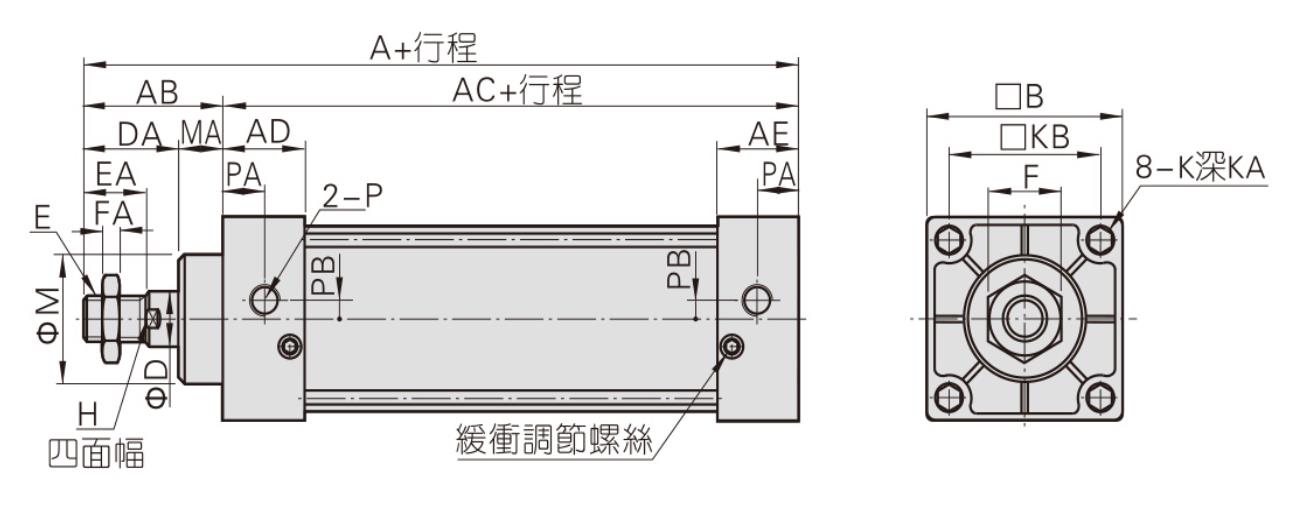

这是一个标准气缸的基本外形图，确认气缸KB的安装距离和确认A+行程气缸总长距离，安装的附件不通需要确认的尺寸也不一样。

用法兰板安装需要确认的尺寸，前法兰安装需要确认：法兰到活塞杆红色线的距离和法兰板BD，BF的安装孔距。如果是后安装同理也只要保证法兰到气缸顶端的距离， 这个时候气缸本身的安装孔距就并不重要了。

用CACB附件安装确保DE孔的直径孔和中心点到气缸活塞顶端的距离，气缸的本身安装孔距就无关要紧。

用LB脚坐安装需要确认AC+行程 安装孔距的距离。方便支架的安装，确认支架底部到活塞杆的中间距离和伸缩长度。

TC和TCM中摆附件支架安装保证TC中间轴到气缸的顶端的距离。

标准气缸的附件是种类最多的，不同的附件能在各种工作环境下保证气缸的安装使用，能达到意想不到的效果。
