SMC先导式4、5通电磁阀 JSY、S、V等系列

发布日期:2021-03-19 浏览次数:339

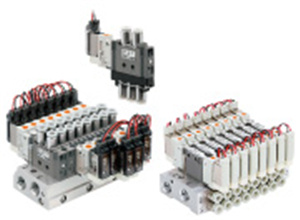

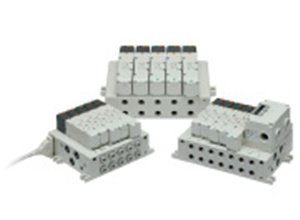

smc4·5通电磁阀 SYJ3000 5000 7000.jpg


4·5通电磁阀 SYJ3000/5000/7000

・可混装3通阀和5通阀。
・消耗功率:0.1W(带节电电路)
・集装型号:SS5YJ3,SS5YJ5,SS5YJ7

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
SYJ30000.460.350.12φ250.35(标准)
0.1(带节电回路)
SYJ50000.830.320.21φ400.35(标准)
0.1(带节电回路)
SYJ70002.90.350.74φ500.35(标准)
0.1(带节电回路)

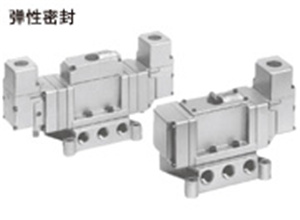

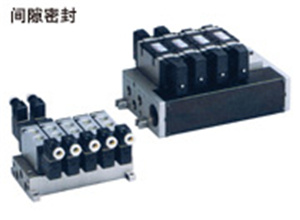

smc4·5通电磁阀 VZ1000 3000 5000.jpg


4·5通电磁阀 VZ1000/3000/5000

・主阀构造为弹性密封。
・集装型号:VV5Z3,VV5Z5

系列流量特性
4/2→5/3 (A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3 (A/B→EA/EB)
b
流量特性
4/2→5/3 (A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VZ1000有效截面积:0.9mm2有效截面积:0.9mm2有效截面积:0.9mm2φ201.8
VZ30000.830.320.21φ401.8
VZ50002.90.350.94φ631.8

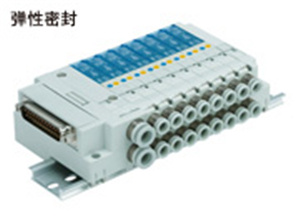

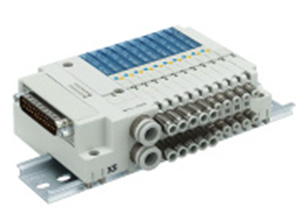

smc4通电磁阀 盒型集装式 SJ1000-X1.jpg


4通电磁阀/盒型集装式 SJ1000-X1

・阀宽6.5mm
・可混合安装SJ3000/SJ2000/SJ1000
・插头连接(card edge式)
 阀的位数增减及更换更容易
・手动锁定
・可连接ø2快换管接头

系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
流量特性
4/2→3/5(A/B→E)
Cv
消耗功率(W)
SJ10000.320.330.080.23(带节电回路)

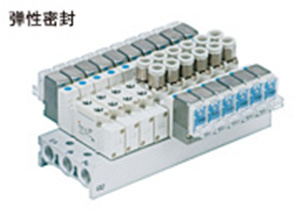

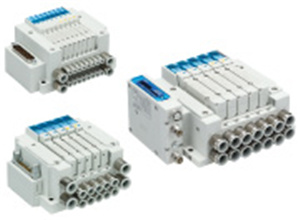

smc4通电磁阀 盒型集装式 SJ2000 3000.jpg


4通电磁阀/盒型集装式 SJ2000/3000

・无底座构造的扁平盒型。
・阀宽7.5mm(SJ2000)、10mm(SJ3000),节省空间。
・可混装SJ2000、SJ3000。
・采用插头插座式连接,便于阀的增减及更换。
・电磁头集中于一侧
・有4位双3通阀规格。
・集装型号:SS5J2, SS5J3
系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
流量特性
4/2→3/5(A/B→E)
Cv
气缸驱动
尺寸
消耗功率(W)
SJ20000.360.130.08φ200.55(标准)
0.23(带节电回路)
SJ30000.560.110.12φ250.4(标准)
0.15(带节电回路)

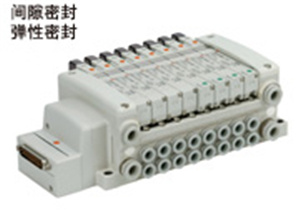

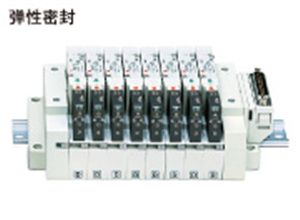

smc5通电磁阀 SQ1000 2000.jpg


5通电磁阀 SQ1000/2000

・节能 消耗功率:0.4W(标准)
・阀增减容易
・采用整体安装的形式,减少维护工时
・采用夹紧式,易于更换快换接头
・按压一次即可改变接口引出方向
・4位双3通阀
・内置防背压阀(可选项)
・集装型号:SS5Q13,SS5Q14,SS5Q23,SS5Q24

系列流量特性
4/2→5/3(A/B→R1/R2)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→R1/R2)
b
流量特性
4/2→5/3(A/B→R1/R2)
Cv
气缸驱动
尺寸
消耗功率(W)
SQ10000.80.200.19φ320.4W(标准)
0.95W(高压型)
SQ20003.10.180.71φ630.4W(标准)
0.95W(高压型)

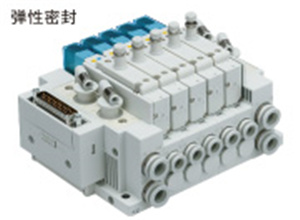

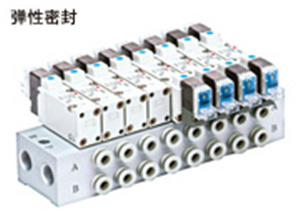

smc5通电磁阀 SV1000 2000 3000 4000.jpg


5通电磁阀 SV1000/2000/3000/4000

・集装阀的增减及规格变更容易。
・电磁头集中于一侧。
・有4位双3通阀规格。
・集装型号:SS5V1,SS5V2,SS5V3,SS5V4

系列流量特性
4/2→5/3(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→E)
b
流量特性
4/2→5/3(A/B→E)
Cv
气缸
驱动
尺寸
消耗功率(W)
SV10001.10.350.28φ400.6
SV20002.40.180.48φ630.6
SV30004.30.210.93φ800.6
SV40007.00.181.6φ1000.6

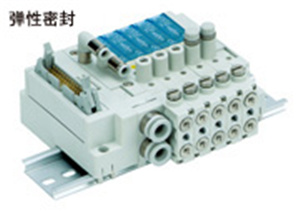

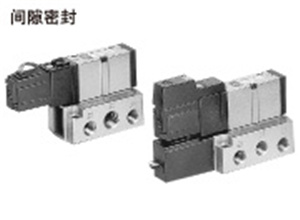

smc5通电磁阀 SX3000 5000 7000.jpg


5通电磁阀 SX3000/5000/7000

・电磁头集中于一侧
・消除先导阀的排气油雾和排气音(主阀、先导阀集中排气构造)。
・集装型号:SS5X3,SS5X5,SS5X7

※SX3000/5000/7000系列于2020年5月停止生产。请选择SY3000/5000/7000(插入型)及SY3000/5000/7000系列。

系列流量特性
4/2→5/3 (A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3 (A/B→EA/EB)
b
流量特性
4/2→5/3 (A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
SX30001.10.300.26φ400.6
SX50002.80.290.66φ630.6
SX70004.50.271.1φ800.6

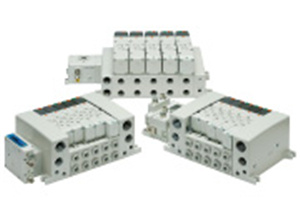

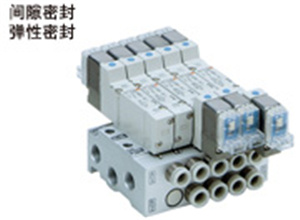

smc5通电磁阀 SY3000 5000 7000 9000.jpg


5通电磁阀 SY3000/5000/7000/9000

・可混装3通阀和5通阀。
・消耗功率:0.1W(带节电电路)
・有铝制一体型集装式、DIN导轨式、组合集装式等多种集装式选项可供选择。
・集装型号:SS5Y3,SS5Y5,SS5Y7,SS5Y9

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
SY30001.10.300.26φ400.35(标准)
0.1(带节电回路)
SY50002.80.290.66φ630.35(标准)
0.1(带节电回路)
SY70004.50.271.1φ800.35(标准)
0.1(带节电回路)
SY9000100.292.5φ1000.35(标准)
0.1(带节电回路)
SY3001.10.300.26φ400.35(标准)
0.1(带节电回路)
SY5002.80.290.66φ630.35(标准)
0.1(带节电回路)


smc5通电磁阀 VF1000 3000 5000.jpg


5通电磁阀 VF1000/3000/5000

・内置全波整流器(AC时)
・先导阀中内置滤网。
・集装型号:VV5F1,VV5F3,VV5F5

系列流量特性
4/2→5/3 (A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3 (A/B→EA/EB)
b
流量特性
4/2→5/3 (A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VF10000.530.280.13φ401.55(标准)
0.55(带节电回路)
0.4(低功率规格)
VF30003.10.320.75φ801.55(标准)
0.55(带节电回路)
0.4(低功率规格)
VF500010.00.492.9φ1251.55(标准)
0.55(带节电回路)


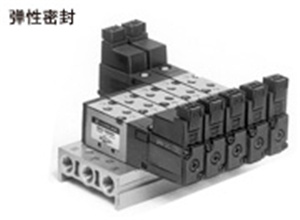

smc5通电磁阀 VFR2000 3000 4000 5000 6000.jpg


5通电磁阀 VFR2000/3000/4000/5000/6000

・主阀构造为弹性体密封。
・有多种尺寸。
・用于驱动中、大型气缸。
・集装型号:VV5FR2,VV5FR3,VV5FR4,VV5FR5

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VFR20003.00.270.7φ631.8
VFR30008.70.382.2φ1001.8
VFR4000140.33.8φ1251.8
VFR5000250.216.2φ1401.8
VFR6000410.179.7φ2001.8


smc5通电磁阀 VFS1000 2000 3000 4000 5000 6000.jpg


5通电磁阀 VFS1000/2000/3000/4000/5000/6000

・主阀构造为金属密封。
・有多种尺寸。
・用于驱动中、大型气缸。
・多种集装可选项。
・可对应控制单元(VFS2000/3000/4000底座配管型)
・集装型号:VV5FS1,VV5FS2,VV5FS3,VV5FS4,VV5FS5

系列流量特性
4/2→5/3(A/B→R1/R2)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→R1/R2)
b
流量特性
4/2→5/3(A/B→R1/R2)
Cv
气缸驱动
尺寸
消耗功率(W)
VFS10001.80.190.40φ501.8
VFS20003.50.320.85φ631.8
VFS30006.80.121.6φ801.8
VFS4000120.223.1φ1401.8
VFS5000200.134.7φ1601.8
VFS6000380.109.0φ2001.8


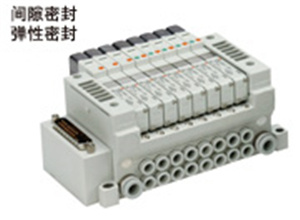

smc5通电磁阀 VQ1000 2000.jpg


5通电磁阀 VQ1000/2000

・电磁头与管接头全部集中在一侧,因此可在其他3个方向上自由安装。
・采用无螺钉的简单的夹紧构造,减少改装工时。
・配件种类丰富(防背压阀、二联阀接头等)
・多种集中配线方式。
・4位双3通阀。
・集装型号:VV5Q11,VV5Q21

系列流量特性
2/4→3/5(A/B→R1/R2)
C[dm3/(s・bar)]
流量特性
2/4→3/5(A/B→R1/R2)
b
流量特性
2/4→3/5(A/B→R1/R2)
Cv
气缸驱动
尺寸
消耗功率(W)
VQ10001.00.300.25φ400.4(标准)
VQ20003.20.300.80φ630.4(标准)


smc5通电磁阀 VQ4000 5000.jpg


5通电磁阀 VQ4000/5000

・体积小容量大。
 设置体积减小42%,设置面积减小26%
 VQ4000可驱动大至ø160的气缸
 VQ5000可驱动大至ø180的气缸
・节能 消耗功率:0.4W(低功率型)
・寿命长:1亿次(本公司的实验条件下)

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VQ40007.30.382.0φ1601.0
0.4(低功率型)
VQ5000170.314.7φ1801.0
0.4(低功率型)


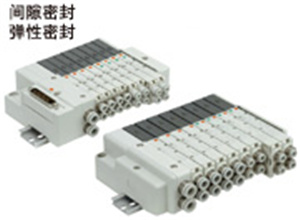

smc5通电磁阀 VQC1000 2000.jpg


5通电磁阀 VQC1000/2000

・可对应IP67防护等级。
・由于采用插头连接的集装式,可灵活应对增位和规格变更。
・电磁头与管接头配置于一面,安装自由且省空间。
・采用无螺钉的简单的夹紧构造,减少改装工时。
・多种集中配线方式。
・4位双3通阀
・集装底座型号:VV5QC11,VV5QC21

系列流量特性
4/2→5/3(A/B→R1/R2)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→R1/R2)
b
流量特性
4/2→5/3(A/B→R1/R2)
Cv
气缸驱动
尺寸
消耗功率(W)
VQC10001.00.300.25φ400.4W(标准)
VQC20003.20.300.80φ630.4W(标准)


smc5通电磁阀 VQC4000 5000.jpg


5通电磁阀 VQC4000/5000

・小体积、大流通能力
・VQC4000可驱动ø160以下的气缸
・VQC5000可驱动ø180以下的气缸
・支持多种通信协议
・省电,消耗功率:0.4W(低功率型)
・寿命长:1亿次(在本公司的实验条件下)
・防护等级符合IP67

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VQC40007.30.382.0φ1601.0
0.4(低功率型)
VQC5000170.314.7φ1801.0
0.4(低功率型)


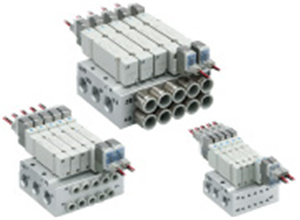

smc5通电磁阀 VQZ1000 2000 3000.jpg


5通电磁阀 VQZ1000/2000/3000

・集装式阀可混装3通阀、5通阀。
・铝制一体型集装式、可安装DIN导轨。
・集装型号:VV5QZ12,VV5QZ15,VV5QZ22,VV5QZ25,
      VV5QZ32,VV5QZ35

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
气缸
驱动
尺寸
消耗功率(W)
VQZ10001.30.240.32φ630.35(标准)
0.9
(高压型、高速响应型)
VQZ20002.30.290.53φ800.35(标准)
0.9
(高压型、高速响应型)
VQZ30004.60.261.2φ1000.35(标准)
0.9
(高压型、高速响应型)


smc5通电磁阀 VZS2000 3000.jpg


5通电磁阀 VZS2000/3000

・主阀构造为金属密封。
・易于增减集装位数(组合集装式底座)
・多种配线方式。
・集装型号:VV5ZS2,VV5ZS3

系列流量特性
4/2→5/3 (A/B→R1/R2)
C[dm3/(s・bar)]
流量特性
4/2→5/3 (A/B→R1/R2)
b
流量特性
4/2→5/3 (A/B→R1/R2)
Cv
气缸驱动
尺寸
消耗功率(W)
VZS20001.40.190.33φ401.8
VZS30002.40.090.53φ631.8


smc5通电磁阀 插入型 S0700 SS0752 SS0755.jpg


5通电磁阀 插入型 S0700

・阀宽:7.4mm
・气缸驱动尺寸:~ø32 (直接配管型)
・消耗功率:0.35W
・质量:39g (直接配管型)
・集装型号:SS0752,SS0755

系列流量特性
1→4/2(P→A/B)
C[dm3/(s・bar)]
流量特性
1→4/2(P→A/B)
Cv
气缸
驱动
尺寸
消耗功率(W)
SS0752
直接配管型
0.620.18φ320.35
SS0755
底座配管型
0.390.11φ250.35


smc5通电磁阀 插入型 S0700.jpg


5通电磁阀 插入型 S0700

・有多种集中配线方式。
・细长紧凑的集装式:设置空间减少45%※
           高度减少20mm※
           ※与组合集装式比较
・4位置双3通阀。
・集装型号:SSO751,SSO750

系列流量特性
1→4/2(P→A/B)
C[dm3/(s・bar)]
流量特性
1→4/2(P→A/B)
b
流量特性
1→4/2(P→A/B)
Cv
气缸
驱动
尺寸
消耗功率(W)
S07000.390.390.11φ250.35


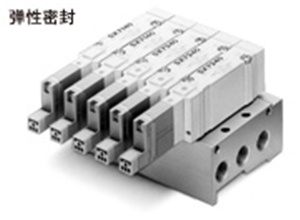

smc5通电磁阀 插入型 SY3000 5000 7000.jpg


5通电磁阀 插入型 SY3000/5000/7000

・流量增大而阀的尺寸减小,更节能且更省空间。
・消耗功率:0.1W(带节电电路)、0.35W(标准)
・寿命 2亿次(间隙密封)、7000万次(弹性密封)
・可连接插入式底板。
・插入式金属底板(IP40)/通过插入式插口连接的底板(IP67)
・集装型号:SS5Y3,SS5Y5,SS5Y7

系列流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
气缸
驱动
尺寸
消耗功率(W)
SY30001.60.19φ500.35(标准)
0.1(带节电回路)
SY50003.60.17φ630.35(标准)
0.1(带节电回路)
SY70005.90.20φ800.35(标准)
0.1(带节电回路)


smc5通电磁阀 盒型集装式 SZ3000.jpg


5通电磁阀/盒型集装式 SZ3000

・盒型使阀易于更换。
・带有开关的阀使得维护时更安全。
・无底座构造的扁平形状可节省空间。
・集装型号:SS5Z3

系列流量特性
4/2→3(A/B→R)
C[dm3/(s・bar)]
流量特性
4/2→3(A/B→R)
b
流量特性
4/2→3(A/B→R)
Cv
气缸
驱动
尺寸
消耗功率(W)
SZ30000.770.190.19φ320.6


smc大型5通电磁阀 VP4□50 4□70.jpg


大型5通电磁阀 VP450/470

・用于驱动大型气缸。
・集装型号:VVP45,VVP46

系列流量特性
4/2→5/3 (A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3 (A/B→EA/EB)
b
流量特性
4/2→5/3 (A/B→EA/EB)
Cv
气缸驱动
尺寸
消耗功率(W)
VP4□50210.285.6φ14012
VP4□70有效截面积:300mm2有效截面积:300mm2有效截面积:300mm2φ30012


smc带节流阀的真空破坏阀 SJ3A6.jpg


带节流阀的真空破坏阀 SJ3A6

・内置2个滑阀。
・能够用1个阀来控制真空吸附和破坏。
・阀宽10mm(与SJ3000系列尺寸相同)
・带有能够调节破坏空气流量的节流阀。
・真空侧、破坏侧分别内置可更换的过滤器。
・可与4通电磁阀SJ2000/SJ3000混装(订制)
・集装型号:SS3J3


smc带节流阀的真空破坏阀 SY3A□R SY5A□R.jpg


带节流阀的真空破坏阀 SY3AR SY5AR

・1台阀同时具有真空吸附和破坏功能。
・带有节流阀,可调节破坏空气的流量。
・在同一个集装式阀上可混合安装标准型阀。
 ※使用单独EXH.隔板时

系列
SY3A□R
SY5A□R


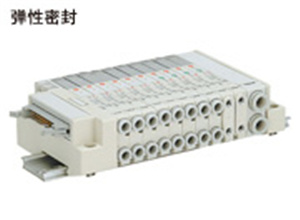

smc紧凑型5通电磁阀 插入式 JSY1000 3000 5000.jpg


紧凑型5通电磁阀 插入式 JSY1000/3000/5000

・流量提升,尺寸减小。
 省空间、轻量化、流量大。
・消耗功率:0.1W(带节电回路的型号※)、0.4W(标准品)
 ※订制品
・插头连接的基装底座
・装有4位双3通阀
・基装底座型号:JJ5SY1,JJ5SY3,JJ5SY5
系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
气缸驱动尺寸消耗功率(W)
JSY10000.910.48φ400.2(带节电回路)
JSY30002.770.27φ500.4(标准)
0.1(带节电回路※)
※订制规格
JSY50006.590.22φ800.4(标准)
0.1(带节电回路※)
※订制规格


smc紧凑型5通电磁阀 非插入式 JSY1000 3000  5000.jpg


紧凑型5通电磁阀 非插入式 JSY1000/3000/5000

・流量提升,尺寸减小。
 省空间、轻量化、流量大。
・消耗功率:0.1W(带节电回路的型号※)、0.4W(标准品)
 ※订制品
・插头连接的基装底座
・装有4位双3通阀
・基装底座型号:JJ5SY1,JJ5SY3,JJ5SY5

系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
气缸驱动尺寸消耗功率(W)
JSY10000.630.28φ320.2(带节电回路)
JSY30001.810.27φ500.4(标准)
0.1(带节电回路※)
※订制规格
JSY50003.720.18φ800.4(标准)
0.1(带节电回路※)
※订制规格
