气立可/chelic电控类电动缸 EDP、EDG、EDF、EDM、EDQ、EDK、EDX、EQX、ETB系列

发布日期：2021-03-16　浏览次数：50

电动滑台缸 - EDX系列.jpg

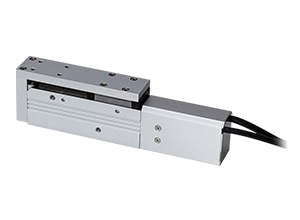

电动滑台缸 - EDX系列

皮带配螺杆传动式；闭迴路步进马达；高精度。

产品特色：

1.最大推力
466N。
2.高精度
重複精度±0.02mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合		一般环境
仕样		EDX-16
行程		30、50、75、100mm
空转行程		0.3mm 以下
导程		1 mm	2 mm
最大推力		466N	233N
速度		0~50 mm/s	0~100 mm/s
驱动方式		蜗轮、蜗杆、皮带
使用温度范围		5~40 °c
使用湿度范围		35~85 %
马达尺寸		25□
搬运物体重量	水平	6 kg	6 kg
搬运物体重量	垂直	2 kg	1 kg
重量 kg		30mm:1；50mm:1.1；75mm:1.1；100mm:1.1

电动式滑台 - EQX系列.jpg

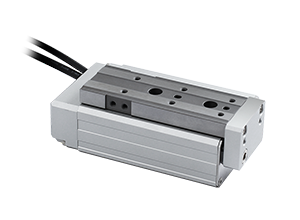

电动式滑台 - EQX系列

滚珠螺杆传动式；闭迴路步进马达；高精度。

产品特色：

1.最大推力
466N。
2.高精度
重複精度±0.02。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合		一般环境
仕样		EQX-10
基本推力		466 N	230 N
导程		1 mm	2 mm
行程		25、50、75、100 mm
空转行程		0.2 mm以下
最高速度		50 mm/s	100 mm/s
驱动方式		滚珠螺杆
使用温度范围		5~40 °c
使用湿度范围		35~85 %
马达尺寸		25□
重複定位精度		±0.02 mm
间隙		0.2 mm以下
搬运物体重量	水平	6 kg	5.2 kg
搬运物体重量	垂直	2 kg	1.7 kg
重量 kg		25mm：0.64；50mm：0.74；75mm：0.84；100mm：0.94

电动滑台 - EDK系列.jpg

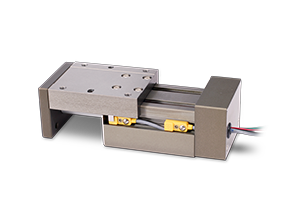

电动滑台 - EDK系列

缸径：Ø25~Ø36；行程：25~100mm。

产品特色：

1.高精度
近接开关定点到位不需来回补正。
2.停止稳定
用于轻负荷，作动时定点停止稳定。

详细规格：

仕样	EDK-25	EDK-36
夹持力 N	20	60
开闭行程 mm	25、50、75、100
最高速度 mm/s	100
驱动方式	螺杆
使用温度范围 °C	5~40
使用湿度范围 %	35~85
马达尺寸 PM	25	36
重複定位精度 mm	±0.05
作动方式	複动

电动旋转缸 - ETB系列.jpg

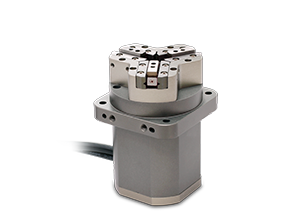

电动旋转缸 - ETB系列

皮带配螺杆传动式；闭迴路步进马达；高精度、扭矩大。

产品特色：

1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.02mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合	一般环境
仕样	ETB-10	ETB-30	ETB-50
旋转扭力	0.2N-m	0.8N-m	7N-m
乘载重量	10N	50N	150N
旋转角度	330°
最高速度	420°/s
驱动方式	蜗轮、蜗杆、皮带
使用温度范围	5~40 °c
使用湿度范围	35~85 %
马达尺寸	20□	25□	42□
重複精度	0.05°
齿隙	±0.3°
重量	0.5 kg	0.8 kg	1.5 kg

平行式电动夹爪 - EDG系列.jpg

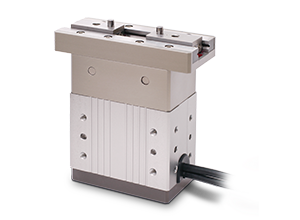

平行式电动夹爪 - EDG系列

蜗杆与齿轮传动；讯号回馈功能；高精度。

产品特色：

1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.02°。
3.铝合金外壳，高散热效果
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合	一般环境
仕样	EDG-20	EDG-25	EDG-35	EDG-42
夹持力	14 N	80 N	140 N	220 N
开闭行程	8 mm	14 mm	22 mm	30 mm
最高速度	62.8 mm/s	78.5 mm/s	125 mm/s	157 mm/s
驱动方式	螺杆、齿轮、齿排
使用温度范围	5~40°C
使用湿度范围	35~85%
马达尺寸	20□	25□	35□	42□
重複定位精度	±0.02 mm
齿隙(单侧)	0.2 mm	0.3 mm	0.4 mm
空转行程(单侧)	0.05 mm	0.15 mm
重量	0.3 kg	0.5 kg	1.0 kg	1.4 kg

平行式电动夹爪 - EDQ系列.jpg

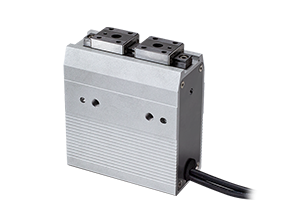

平行式电动夹爪 - EDQ系列

缸径：Ø25~Ø42；线长：1~10m。

产品特色：

1.蜗杆与齿轮自锁功能
断电‧重启后维持夹持力。
2.搭配闭迴路马达。(讯号回馈)
3.高精度
重複经度±0.02mm。

详细规格：

仕样	EDQ-25	EDQ-42
夹持力 N	22	102
开闭行程 mm	10	14
最高速度 mm/s	40	50
驱动方式	螺杆、齿轮、齿排
使用温度范围 °C	5~40
使用湿度范围 %	35~85
马达尺寸	25□	42□
重複定位精度 mm	±0.02
齿隙(单侧) mm	0.3	0.4
空转行程(单侧) mm	0.15
重量 kg	0.15	0.18
作动方式	複动

平行式电动夹爪( 开迴路) - EDP系列.jpg

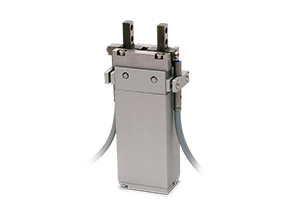

平行式电动夹爪( 开迴路) - EDP系列

缸径: Ø12~Ø16。

产品特色：

1.蜗杆与齿轮自锁功能
断电‧重启后维持夹持力。
2.高精度
近接开关定点到位不需来回补正。
3.停止稳定
用于轻负荷，作动时定点停止稳定。
4.无须气源
用于无气源地方，替代气爪。

详细规格：

仕样	EDP-12	EDP-16
推力 N	3	6
开闭行程 mm	4
最高速度 mm/s	10	40
驱动方式	螺杆、齿轮、齿排
使用温度范围 °C	5~40
使用湿度范围 %	35~85
马达尺寸	∅12	∅16
重複定位精度 mm	±0.05
重量 kg	0.15	0.18
作动方式	複动

平行式电动夹爪 - EDF系列.jpg

平行式电动夹爪 - EDF系列

时规皮带轮传动；讯号回馈功能；高精度。

产品特色：

1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.05mm。
3.铝合金外壳，高散热效果。
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合		一般环境
仕样		EDF-20	EDF-32
夹持力		46 N	142 N
开闭行程	基本型	24 mm	32 mm
开闭行程	长行程	48 mm	64 mm
导程		1 mm	1.25 mm
开闭速度		0~50 mm/s
驱动方式		螺杆、皮带传动
使用温度范围		5~40 °c
使用湿度范围		35~85 %
马达尺寸		25□	42□
重複精度		±0.05 mm
齿隙(单侧)		0.5 mm以下
空转行程		0.3 mm以下
重量 kg		基本型 0.6 ；长行程 0.8	基本型 1.6 ；长行程 2.0

张角式电动夹爪 - EDM系列.jpg

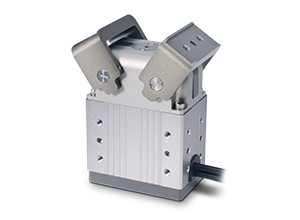

张角式电动夹爪 - EDM系列

使用电压：24V；马达尺寸：20、25、35、42；开闭尺寸：180˚。

产品特色：

1.蜗轮蜗秆自锁功能
断电‧重启后维持夹持力。
2.高精度
重複精度±0.05°。
3.铝合金外壳，高散热效果
4.搭配闭迴路马达。(讯号回馈)

详细规格：

使用场合	一般环境
仕样	EDM-20	EDM-25	EDM-35	EDM-42
夹持力	6.4 N	25 N	60 N	90 N
旋转角度	180°
最高速度	600°/s
驱动方式	螺杆、齿轮
使用温度范围	5~40°C
使用湿度范围	35~85%
马达尺寸	20□	25□	35□	42□
重複定位精度	±0.05°
齿隙(单侧)	1°	2.5°
空转行程(单侧)	0.1°	0.3°
重量	0.3 kg	0.5 kg	1.0 kg	1.3 kg
