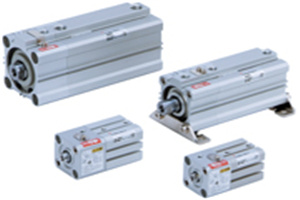

薄型带锁气缸 CLQ/CDLQ
・切断空气时可防止工件落下的带锁气缸。
（单向锁紧）
・带磁性开关（CDLQ系列：CDLQ）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | CLQ | 单杆双作用 | 20，25，32，40 50，63，80，100 | 弹簧锁紧 |

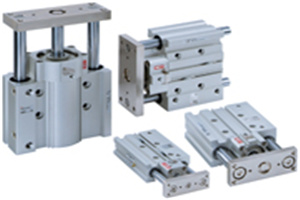

薄型导杆式带锁气缸 MLGP-Z
・全行程、任何位置都可停止
防止压力降低、残压排气时的落下
・由于导杆缩短、板厚变更、重量最大减轻17%
・导杆 最大缩短22mm(与以前产品MLGPM比较)
・2面均可直接安装小型磁性开关、耐强磁场磁性开关
| 型号 | 轴承 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|---|
| 标准型 | 滑动轴承型 | MLGPM | 单杆双作用 | 20，25，32，40 50，63，80，100 | 弹簧锁紧 |
| 标准型 | 滚珠衬套轴承型 | MLGPL | 单杆双作用 | 20，25，32，40 50，63，80，100 | 弹簧锁紧 |

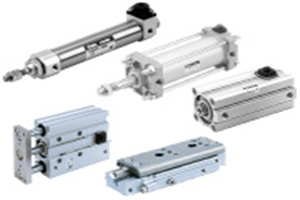

带端锁的气缸
行程末端位置的防落下功能 ・行程末端位置一旦出现排气则锁定。 ・不需要单独为锁定功能进行额外配管 |
| 名称 | 系列 | 缸筒内径 | 锁位置 |
|---|---|---|---|
| 气缸 | CBJ2 | ø16 | 两端 |
| 气缸 | CBM2 | ø20～ø40 | 两端 |
| 气缸 | CBG1 | ø20～ø100 | 两端 |
| 气缸 | MBB | ø32～ø100 | 两端 |
| 气缸 | CBA2 | ø40～ø100 | 两端 |
| 薄型气缸 | CBQ2 | ø20～ø100 | 两端 |
| 机械接合式无杆缸 | MY1H-Z | ø25～ø40 | 两端 |
| 机械接合式无杆缸 | MY1H | ø16, ø20 | 两端 |
| 气动滑台 | MXS | ø8～ø25 | 缩回端 |
| 气动滑台 | MXQ□ | ø6～ø25 | 缩回端 |
| 气动滑台 | MXQ | ø8～ø25 | 缩回端 |
| 高精度气缸 | MTS | ø12～ø40 | 缩回端 |
| 带导杆的薄型气缸 | MGP | ø20～ø100 | 两端 |
| 带导杆的气缸 | MGG | ø20～ø100 | 两端 |
| 防回转的倍力气缸 | MGZ | ø40～ø63 | 伸出端 |
| 滑动单元 | CXW | ø10～ø32 | 一端 |
| 双联气缸 | CXS | ø6～ø32 | 缩回端 |

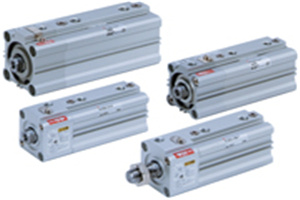

带气缓冲的薄型带锁气缸 RLQ/RDLQ
・切断空气时可防止工件落下的带锁气缸。
・薄型气缸内置了「气缓冲」与「锁紧针阀」。
（单向锁紧）
・带磁性开关（RDLQ系列：RDLQ）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | RLQ | 单杆双作用 | 32，40，50，63 | 弹簧锁紧 |

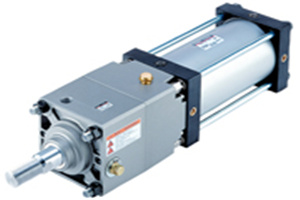

带锁气缸 CLS/CDLS
・适合中间停止、紧急停止、防落下的带锁气缸。
（双向锁紧）
・带磁性开关（CDLS系列：CDLS）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | CLS | 单杆双作用 | 125，140，160 180，200，250 | 弹簧锁紧 |

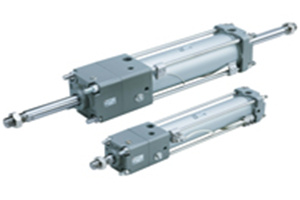

带锁气缸 CNA2/CDNA2
适合中间停止、紧急停止、防落下的带锁气缸。
（双向锁紧）
・可安装耐强磁的2色显示式无触点磁性开关D-P3DW□系列。
・带磁性开关（CDNA2系列：CDNA2，CDNA2W）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | CNA2 | 单杆双作用 | 40，50，63 80，100 | 弹簧锁紧 |
| 标准型 | CNA2W | 双杆双作用 | 40，50，63 80，100 | 弹簧锁紧 |
带锁气缸 CNG/CDNG
・适合中间停止、紧急停止、防落下的带锁气缸。
（双向锁紧）
・带磁性开关（CDNG系列：CDNG）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | CNG | 单杆双作用 | 20，25，32，40 | 弹簧锁紧 |
带锁气缸 CNS/CDNS
・适合中间停止、紧急停止、防落下的带锁气缸。 （双向锁紧） ・带磁性开关（CDNS系列：CDNS）。 |
| 形式 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | CNS | 单杆双作用 | 125，140，160 | 弹簧锁紧 |

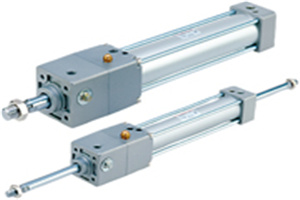

带锁气缸 MNB/MDNB
・适合中间停止、紧急停止、防落下的带锁气缸。
（双向锁紧）
・磁性开关（MDNB系列：MDNB、MDNBW）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | MNB | 单杆双作用 | 32，40，50，63 80，100 | 弹簧锁紧 |
| 标准型 | MNBW | 双杆双作用 | 32，40，50，63 80，100 | 弹簧锁紧 |

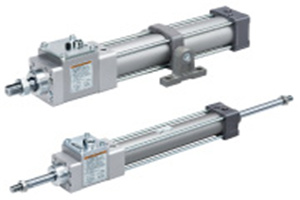

带锁气缸 MWB/MDWB
・只能使用六角扳手开锁、解锁
易于安装到装置上
・采用分离构造，维护简单
・保持力15%
・高停止精度 ±1mm 以下
・全场最多缩短 18mm
・带开锁指示（-X3030）
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | MWB | 单杆双作用 | 32，40，50，63 | 排气锁紧 |
| 标准型 | MWBW | 双杆双作用 | 32，40，50，63 | 排气锁紧 |

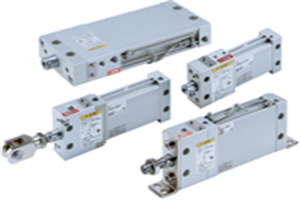

平板式带锁气缸 MLU/MDLU
・切断空气时可防止工件落下的带锁气缸。
（单向锁紧）
・带磁性开关（MDLU系列：MDLU）。
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） | 锁紧机构 |
|---|---|---|---|---|
| 标准型 | MLU | 单杆双作用 | 25，32，40，50 | 弹簧锁紧 |

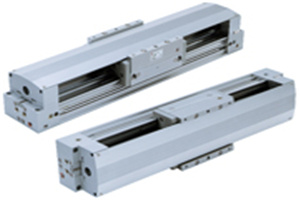

带制动的机械接合式高精度无杆缸 ML1C
・滑台部内置有制动机构。
・可中间停止。
| 导轨形式 | 系列 | 动作方式 | 缸筒内径（mm） |
|---|---|---|---|
| 凸轮随动导轨型 | ML1C | 双作用 | 25，32，40 |

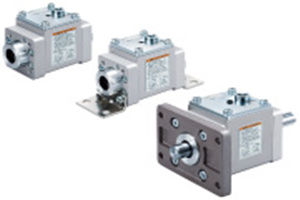

锁紧单元 MWB-UT
・可设计为安全机构。
・可与多种多样的执行器组合。
可防止工件落下
可在因停电造成的空气切断时，保持工件不落下
| 系列 | 适合杆径（mm） | 锁的最大保持力 最大静负载（N） |
|---|---|---|
| MWB-UT | 12，16，20，25，30 | 630～6080 |
