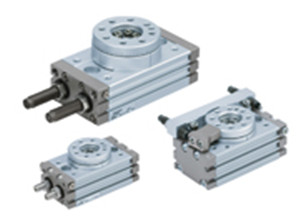

3位置摆台 MSZ
・可在3个点停止。
・适合将工件从中心左右分离。
・使用1台阀即可驱动。
| 型号 | 系列 | 齿条形式 | 尺寸 | 停止位置调节范围 |
|---|---|---|---|---|
| 高精度型 | MSZA | 双齿条 | 10，20，30，50 | 中间：±10° 摆动端：以中间位置为基准 左右各0～95° |
| 基本型 | MSZB | 双齿条 | 10，20，30，50 | 中间：±10° 摆动端：以中间位置为基准 左右各0～95° |

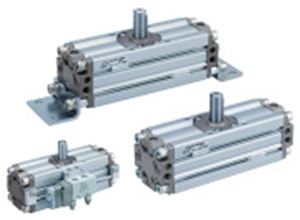

摆动气缸 CRA1/CDRA1
・2面均可安装小型磁性开关（D-M9□型）。 可从正面安装磁性开关。 ・质量最多减小14％。 ・带缓冲。 采用易于调节的缓冲针阀。 ・带磁性开关（CRA1系列：CDRA1、CDRA1□□U、CDVRA1）。 |
| 型号 | 系列 | 齿条形式 | 尺寸 | 摆动角度 |
|---|---|---|---|---|
| 标准 | CRA1 | 单齿条 | 30，50，63，80，100 | 30：90°180°50～100：90°100°180°190° |
| 可变角度 | CRA1□□U | 单齿条 | 50，63，80，100 | 90°100°180°190° |
| 带电磁阀 | CVRA1 | 单齿条 | 50，63，80，100 | 90°100°180°190° |

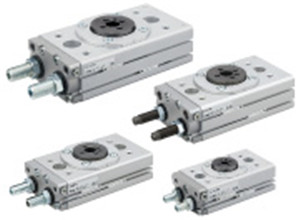

摆台 MSQ
・紧凑、轻量 全高：最多降低28％※(54mm→39mm) 质量：最多减轻28％※(940g→680g) ・配管用中心孔孔径扩大(ø9mm→ø12mm) ※与现行产品MSQ20相比 ・摆动时间调节范围扩大(0.2～2.0s/90º) 较现行产品，可在低速域使用 |
| 形式 | 系列 | 齿条形式 | 尺寸 | 摆动角度 |
|---|---|---|---|---|
| 基本型 | MSQ | 双齿条 | 10、20、30、50 | 0～190° |

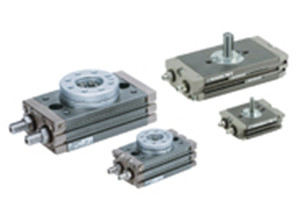

摆台 MSQ
・摆台与摆动气缸一体化。 ・带角度调节机构 ・安装负载和本体时容易找正。 ・可选择缓冲器内置型或带外部缓冲器。 |
| 型号 | 系列 | 齿条形式 | 尺寸 | 摆动角度 |
|---|---|---|---|---|
| 高精度型 | MSQA | 双齿条 | 1，2，3，7，10，20，30，50 | 0～190° |
| 基本型 | MSQB | 双齿条 | 1，2，3，7，10，20，30，50，70，100，200 | 0～190° |
| 带外部缓冲器 | MSQ□□L | 双齿条 | 10，20，30，50 | 90°180° |
| 带外部缓冲器 | MSQ□□H | 双齿条 | 10，20，30，50 | 90°180° |

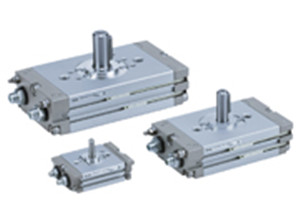

薄型摆动气缸 CRQ2/CDRQ2
・带缓冲。 ・带角度调节机构。 ・可选择单轴或双轴。 ・带磁性开关（CDRQ2系列：CDRQ2）。 |
| 系列 | 齿条形式 | 尺寸 | 摆动角度 |
|---|---|---|---|
| CRQ2 | 双齿条 | 10，15，20，30，40 | 90°180°360° |

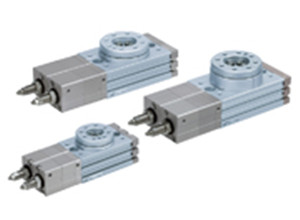

低速摆动气缸 CRQ2X/CDRQ2X/MSQX
・可低速搬运工件（5s/90°）。
・带磁性开关（CDRQ2X系列：CDRQ2X）。
| 系列 | 齿条形式 | 尺寸 | 摆动角度 |
|---|---|---|---|
| CRQ2X | 双齿条 | 10，15，20，30，40 | 80°～100°170°～190° |
| MSQX | 双齿条 | 10，20，30，50 | 0°～190° |

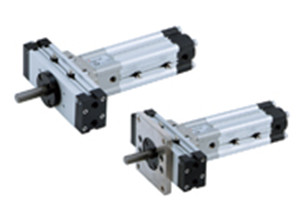

伸摆气缸 MRQ
・将薄型气缸与摆动气缸一体化的直线摆动单元。
・直线运动的气缸可选择带气缓冲。
・可调节角度。
| 系列 | 尺寸 | 摆动角度 | 直线运动部分的标准行程 |
|---|---|---|---|
| MRQ | 32，40 | 90°180° | 5，10，15，20，25，30，40，50，75，100 |

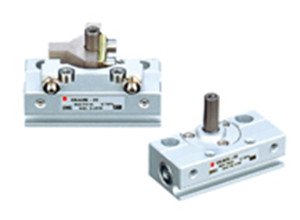

微型摆动气缸 CRJ
・体积小、重量轻 ・设置性好。可从上面、下面和側面安装 ・可选择正面通口或侧面通口 |
| 系列 | 齿条形式 | 尺寸 | 摆动角度 基本型 | 摆动角度 带外部限位 |
|---|---|---|---|---|
| CRJ | 单齿条 | 05，1 | 90°100°180°190° | 90°180° |
