你知道亚德客气缸型号参数有哪些含义吗?

发布日期:2021-11-10 浏览次数:9

你知道亚德客气缸型号参数有哪些含义吗?首先我先来举一个例子,比如型号SC50X100-S-TC-FA-Y,此型号是不是比较长。

下面为大家解释一下亚德客气缸的参数含义:

SC代表代表亚德客标准复动气缸50代表气缸的缸径大小100代表气缸行程,也就是我们通常所讲的气缸活塞杆拉出来完,量一下总长S代表磁性,通常的说就是气缸里面加上磁环。TC代表气缸钟摆,用于中间安装。FA代表气缸前法兰,用于面板安装。Y代表气缸接头。

以上的亚德客气缸型号参数含义大概就是这么多.

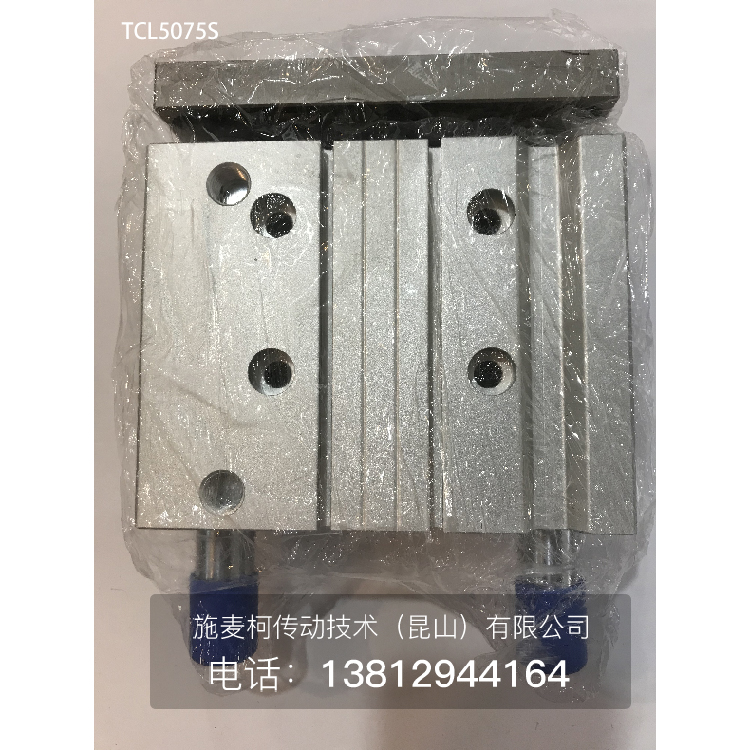

TCL5075S  750.jpg

端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁,为减轻重量并防锈,常使用亚德客气缸铝合金压铸,微型缸有使用黄铜材料的。
活塞活塞是气缸中的受压力零件。为防止亚德客气缸活塞左右两腔相互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,大概型号含义小型缸的活塞有黄铜制成的。
