SMC压缩空气清净化过滤器

发布日期：2021-03-26　浏览次数：45

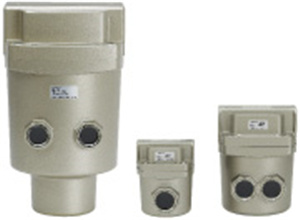

SMC超微油雾分离器 AME.jpg

超微油雾分离器 AME

・将悬浮状的状的油微粒分离吸收，可将有油的润滑压缩空气转变为无油空气。
・用于需要高洁净度空气的涂装线或作为洁净室用压缩空气的前置过滤器使用。
　主要用于对无油程度要求高的工艺中。

系列	过滤精度（μm）	额定流量 L/min（ANR）	接管口径
AME	0.01（捕捉效率99.9％）	200～12000	1/8～2

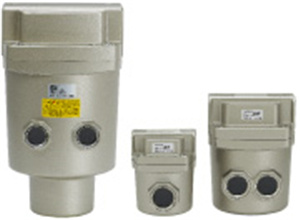

SMC除臭过滤器 AMF.jpg

除臭过滤器 AMF

・活性炭纤维滤芯可将压缩空气中的异味有效去除。
　用于洁净室等不能有异味的场合。
・活性炭滤芯吸附面积大。
・滤芯更换、安装容易。

系列	过滤精度（μm）	额定流量 L/min（ANR）	接管口径
AMF	0.01（捕捉效率99.9％）	200～12000	1/8～2

SMC除菌过滤器 SFDA.jpg

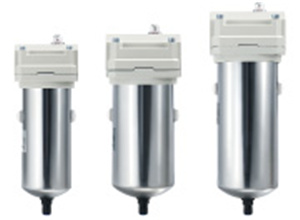

除菌过滤器 SFDA

・细菌捕捉性能：LRV≧9
　采用符合FDA／日本食品卫生法的材料※
　※接触流体部为树脂·橡胶
　流路部的润滑油使用NSF-H1等级
　为获得HACCP、FSSC22000认证做出贡献！
・过滤精度：0.01μm（捕集效率99.99%）
・初期压力降：0.03MPa（入口压力0.7MPa、最大流量时）
・流量：500L/min（ANR）

系列	种类	使用压力	过滤精度
SFDA	除菌过滤器（除菌性能 LRV≧9）	MAX.1.0MPa （氮气的场合为0.99MPa）	0.01μm （捕集效率99.99%）

SMC吹气模块 LLB1.jpg

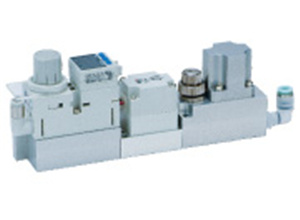

吹气模块 LLB1

・配管工时削减/省空间。
・将各元件紧凑地一体化。
・可短间距安装
　实现压力的集中管理。
・接触流体部分：无润滑脂。

系列	使用流体	设定压力	流量范围 L/min（ANR）
LLB1	空气、N2气体	0.05～0.6MPa 0.05～0.35MPa	～100

SMC带前置过滤器的微雾分离器 AMH.jpg

带前置过滤器的微雾分离器 AMH

・将AM系列与AMD系列一体化，减小了安装空间、缩短了配管工时、降低了成本。
・将悬浮状的油微粒分离去除，还可滤除0.01μm以上的碳粉及灰尘。
・用于需要高洁净度空气的精密计量仪或作为洁净室用压缩空气的前置过滤器使用。

系列	过滤精度（μm）	额定流量 L/min（ANR）	接管口径
AMH	0.01（捕捉效率99.9％）	200～12000	1/8～2

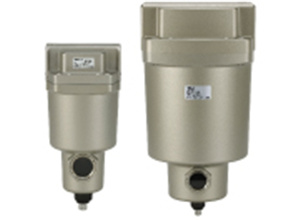

SMC管路过滤器 AFF油雾分离器AM 微雾分离器AMD 1.jpg

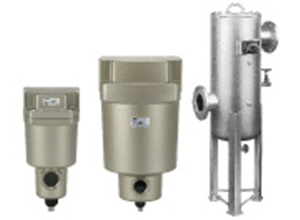

主管路过滤器 AFF 油雾分离器 AM 微雾分离器 AMD

・压缩空气洁净等级：ISO8573
・由于压降减小，空气处理量提升，更加节能
　空气处理量：14.5m3/min（ANR）与以前相比最多提高20％
　压降：5kPa以下
・轻量：最多减轻52％(10.5kg→5.0kg)
　采用更薄的不锈钢杯体，实现轻量化
・省空间、减少工时
　主管路过滤器AFF系列可滤除液体及固体杂质，无需再设置除水过滤器（AMG系列），既节省空间又减少了配管工时。
・滤芯更容易更换
　有防止杯体掉落的机构

种类	系列	过滤精度（μm）	额定流量（m3/min［ANR］）	接管口径
主管路过滤器	AFF	1.0（捕捉效率99%）	7～14.5	1, 1 1/2, 2
油雾分离器	AM	0.1（捕捉效率99%）	7～14.5	1, 1 1/2, 2
微雾分离器	AMD	0.01（捕捉效率99.9%）	7～14.5	1, 1 1/2, 2

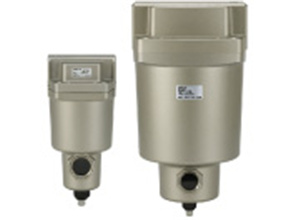

SMC管路过滤器 AFF油雾分离器AM 微雾分离器AMD.jpg

管路过滤器 AFF 油雾分离器 AM 微雾分离器 AMD

・压缩空气洁净等级：ISO8573
・宽与纵深尺寸减小法30%
・质量减轻50%　AFF/AM□20：0.19kg（以前产品：0.38kg）
・处理流量增加50%
・无需工具
　滤芯更容易更换
・透明杯体保护罩（2层结构）
・滤芯处采用带切缝的螺帽

种类	系列	过滤精度（μm）	额定流量（m3/min［ANR］）	接管口径
管路过滤器	AFF	1.0（捕捉效率99%）	300～1500	1/8, 1/4, 3/8, 1/2
油雾分离器	AM	0.1（捕捉效率99%）	300～1500	1/8, 1/4, 3/8, 1/2
微雾分离器	AMD	0.01（捕捉效率99.9%）	300～1500	1/8, 1/4, 3/8, 1/2

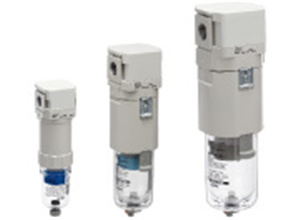

SMC洁净型空气过滤器　中空类滤芯 SFD.jpg

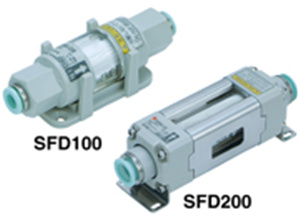

洁净型空气过滤器　中空类滤芯 SFD

・内置中空类滤芯。
・压降：0.03MPa（1次压0.7MPa、最大流量时）。
・减少了污染环境的化学物质，符合RoHS。

系列	种类	使用压力	过滤精度
SFD100	一次性（不可更换滤芯）	最高1.0MPa	0.01μm （捕捉效率：99.99%）
SFD200	卡盒型（可更换滤芯）	最高1.0MPa	0.01μm （捕捉效率：99.99%）

SMC洁净型空气模块 LLB.jpg

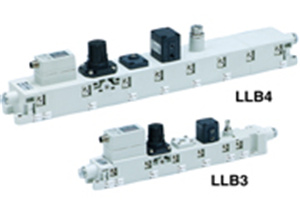

洁净型空气模块 LLB

・将洁净元件模块化（削减配管工时／省空间）。
　可轻松地得到洁净空气。
・过滤精度：0.01μm（捕捉效率99.99％）。
・接触流体部分：无润滑脂、无硅。
・在洁净室内进行双重捆包后出厂。
・有24种组合。

注）入口空气条件 ISO 8573-1 品质等级相当于1.4.1～1.6.1。

系列	使用流体	设定压力	流量范围 L/min（ANR）
LLB3	洁净空气 N2气体注）	0.05～0.4MPa	5～100
LLB4	洁净空气 N2气体注）	0.05～0.4MPa	50～500

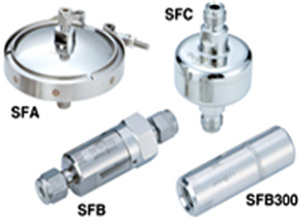

SMC洁净型气体过滤器 SF.jpg

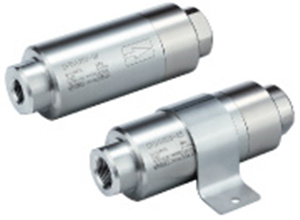

洁净型气体过滤器 SF

・采用可更换滤芯的卡盒型。
　(SFA100・200・300，SFB100)
・半导体工艺用的小型一次性过滤器。
　(SFB300，SFC100)

形式	系列	使用压力	过滤精度
卡盒型碟片型	SFA100・200・300	最高0.99MPa （真空：1.3×10-6kPa）	0.01μm （捕捉效率99.99％）
卡盒型直线型	SFB100	最高0.99MPa （真空：1.3×10-6kPa）	0.01μm （捕捉效率99.99％）
一次性型直线型	SFB300	最高0.99MPa （真空：1.3×10-6kPa）	0.01μm （捕捉效率99.99％）
一次性型多级碟片型	SFC100	最高0.99MPa （真空：1.3×10-6kPa）	0.01μm （捕捉效率99.99％）

SMC水滴分离器 AMG.jpg

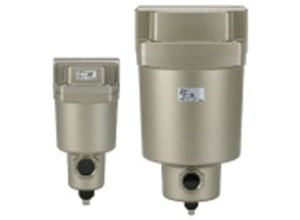

水滴分离器 AMG

・去除压缩空气中的水滴。
・水分去除率：99％。
・简单！便捷！连接于气路中即可去除水分!

系列	处理空气量 L/min（ANR）	接管口径
AMG	300～12000	1/8～2

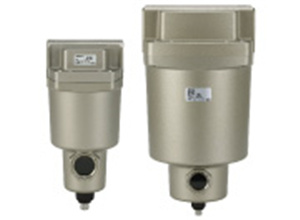

SMC微雾分离器 AMD.jpg

微雾分离器 AMD

・将悬浮状的油微粒分离去除，还可滤除0.01μm以上的碳粉及灰尘。
・用于需要高洁净度空气的精密计量仪或作为洁净室用压缩空气的前置过滤器使用。

系列	过滤精度（μm）	额定流量 L/min（ANR）	接管口径
AMD	0.01（捕捉效率99.9％）	200～12000	1/8～2

SMC油雾分离器 AM.jpg

油雾分离器 AM

・可将油雾分离去除，还可滤除0.3μm以上的铁锈、碳粉等固体微粒。

系列	过滤精度（μm）	额定流量 L/min（ANR）	接管口径
AM	0.3（捕捉效率99.9％）	300～12000	1/8～2

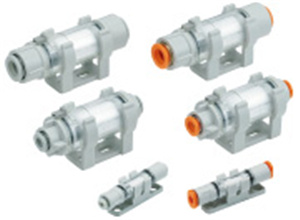

SMC直线型空气过滤器 ZFC.jpg

直线型空气过滤器 ZFC

・使用压力范围：－100kPa～1.0MPa。
　既可用于正压也可用于真空压。
・采用防回转结构。
　使用正压时，防止因松动造成零部件飞散。
・有2种透明外壳材质可选。
　聚碳酸酯（标准）、尼龙（订制规格）。
　注1）供给压力0.1MPa、压差30kPa
　注2）订制规格

系列	适合管子外径公制	适合管子外径英制	流量 L/min（ANR）注1）正压	流量 L/min（ANR）真空压	过滤精度(μm)
ZFC1□	φ2, φ3.2	φ1/8''	15/45	2/5	5，10注2）
ZFC3□	φ3.2, φ4	φ1/8'', φ5/32''	50/80	7/10	5，10注2）
ZFC5□	φ4, φ6	φ5/32'', φ1/4''	100/200	10/20	5，10注2）
ZFC7□	φ6, φ8 , φ10, φ12	φ1/4'', φ5/16'', φ3/8''	250/450/550/650	30/70/80/100	5，10注2）
