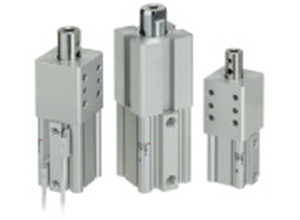

高精度定位用销钉夹紧缸 CKQG-X2370/CKQP-X2371
・高精度：杆前端摆动量±0.1mm以下。
・有位置再现性。
・可直接安装用户自己的工件定位销。
・内置金属防尘圈。
・气缸与导轨单元化 ，减少操作工时。
・可安装耐强磁磁性开关。
| 种类 | 系列 | 缸筒内径（mm） | 行程（mm） |
|---|---|---|---|
| 内置标准磁石 | CKQG-X2370 | 32, 40, 50 | 25, 30, 40, 50 |
| 内置强力磁石 | CKQP-X2371 | 50 | 30, 50 |

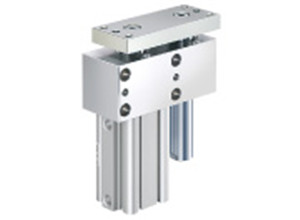

偏心销钉夹紧缸 CDQ2B-X2839
・具有应对偏心负载的高刚性。
・高刚性高精度。
前端板完全伸出时振摆量在±0.1mm以下。
・通口位置有3个方向可选。
・有2个安装方向。
・标准型号即配有金属防尘圈。
・可安装磁性开关。
| 形式 | 系列 | 缸筒内径（mm） | 行程（mm） |
|---|---|---|---|
| 偏心销钉夹紧缸 | CDQ2B-X2839 | 32, 40, 50 | 偏心销钉夹紧缸 |

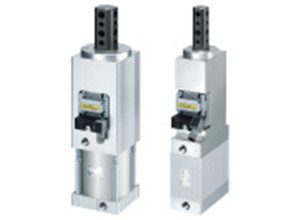

偏心定位销夹紧缸 CKZP
杆完全伸出时：摆动量±0.1mm以下。 不会转精度：±0.1mm以下。 ・有位置再现性。 位置精度±0.05mm、距离精度±0.1mm ・高输出：返回端 1764N、伸出端 2362N ・安装部分符合NAAMS规格（ø71）。 |
| 系列 | 缸筒内径（mm） | 行程（mm） |
|---|---|---|
| CKZP | 57, 71 | 25, 50 |

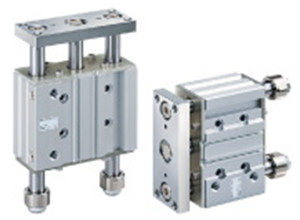

基准销钉夹紧缸 MGPL50-X2616
・适合基准销钉或基准工件底座的移位。
・实现高精度的安装位置。
更换气缸也可实现高精度的位置再现性。
・可安装耐强磁磁性开关D-P3DWA。
・标准品即配有金属防尘圈。
| 型号 | 轴承 | 系列 | 动作方式 | 缸筒内径（mm） |
|---|---|---|---|---|
| 标准销钉缸 | 滚珠衬套 | MGPL50-X2616 | 双作用 | 25, 40, 65 |

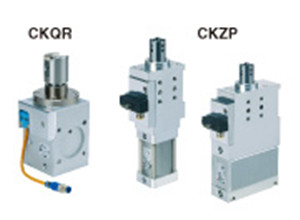

其他销钉夹紧缸
| 名称 | 系列 |
|---|---|
| 销钉夹紧缸 | CKQR |
| 销钉夹紧缸 | CKZP |

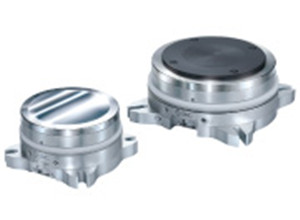

自动对中单元 MACM
・用于搬运工件的排列、定位。 有助于传送带线路上的省空间化。 ・采用平台形式 最大允许承载质量1000kg（MACM10）。 前后左右、倾斜、回转（360°）可向各个方向移动。 滚珠轴承使运动平滑稳定。 滑台中心定位精度：±1mm以下（未装载工件时）。 滑台中心可动范围：最大ø100mm（MACM10-50）。 |
| 系列 | 动作方式 | 最大允许承载质量 KN | 行程 mm |
|---|---|---|---|
| MACM | 双作用 | 2, 4, 6, 10 | 12, 20, 30, 50 |

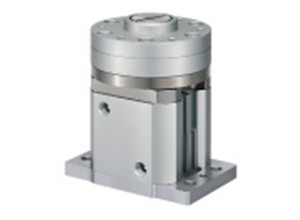

中心锁紧单元 MA331-X441
・可切换定位销安装部（可动部）的中心锁紧（定位）／
自由（前端摆动）。
・将定位销设为自由状态后，即使焊接后工件发生形变也能从定位销上轻松取出。
・定位销摆动角度 3°±1°
| 系列 | 动作方式 | 操作空气压力 |
|---|---|---|
| MA331-X441 | 双作用 | 0.2〜0.7MPa |
